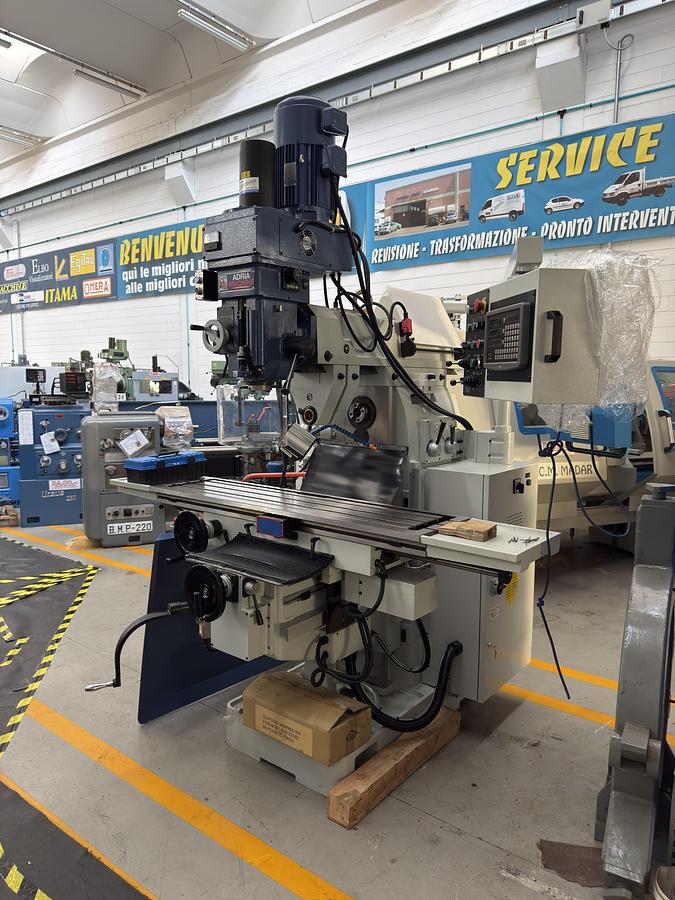

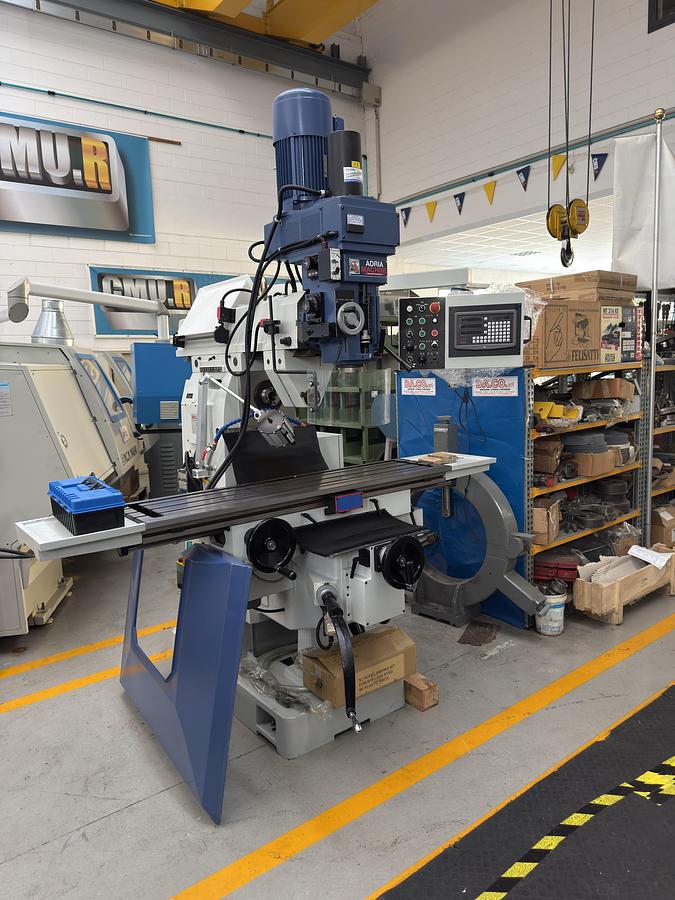

Fresatrice a torretta con testa veloce verticale e orizzontale

Fresatrice a torretta con testa veloce verticale e orizzontale

Mod. FVHM-300 A - FVHM-300 A INVERTER TESTA

SPECIFICHE TECNICHE

• Dimensione tavola mm. 1470x300;

• N. 3 cave da 16;

• Corsa longitudinale mm. 1000 aut / 1100 manuale;

• Corsa verticale mm. 450 aut.;

• Corsa trasversale mm. 360 aut.;

• Corsa canotto mm. 140;

• Corsa slittone mm. 500;

• Rotazione slittone 360°;

• Distanza da naso mandrino alla tavola mm. min. 95 - mm. max 545;

• Distanza da centro mandrino al naso montante mm. min. 190 - mm. max 690;

• Avanzamento discesa mm. 0,035 - 0,07 - 0,14;

• Attacco mandrino ISO 40;

• Motore mandrino 5 HP;

• Velocità mandrino con: (variatore r.p.m. 90-3800) (inverter r.p.m. 60-3600);

• Motore mandrino orizzontale 5 HP;

• Velocità mandrino orizzontale r.p.m. 65-1500;

• Numero velocità mandrino orizzontale 9;

• Attacco mandrino verticale ISO 40;

• Rotazione testa dx-sx 45° - 0 - 45°;

• Peso ammesso max sulla tavola Kg. 550;

• Peso approssimativo della macchina Kg. 2500.

CARATTERISTICHE COSTRUTTIVE

• Struttura in Ghisa MeeHanite;

• Guide temprate e rettificate;

• Variatore di velocità della testa meccanico (Inverter sulla testa su FVHM 300 A inverter);

• Impianto di refrigerazione con vasca raccogli trucioli;

• Controguide della tavola (x,y) in materiale antifrizione (TURCITE B);

• Avanzamenti della tavola (x,y) rapidi e lenti con motori tramite inverter;

• Viti a ricircolo di sfere asse x, y;

• Discesa verticale tavola in rapido;

• Discesa automatica del mandrino;

• Bloccaggio automatico utensile;

• Pompa di lubrificazione automatica;

• Marcatura CE;

• Armadio elettrico;

• Impianto di illuminazione con lampada alogena 24v;

• Riparo antinfortunistico;

• Cassetta con chiavi di servizio;

• Albero portafrese con supporti.

OPZIONALI

• Visualizzatore di quote a 3-4 assi

• Testa Universale ISO 40 con supporto
